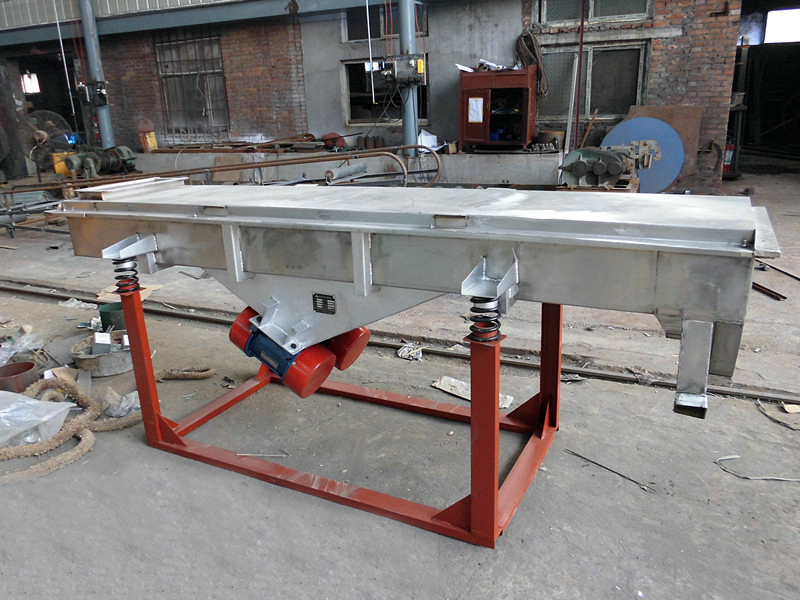

宏源科技直線振動篩篩箱

      側板和下橫梁是篩箱的主要受力構件，直線振動篩設計的側板采用高強度和高沖擊韌性的鋼材Q235A，厚度為l Omm。

      由于側板對水平方向的慣性矩較大，所以在垂直方向上的抗彎能力較大;由于在垂直方向的慣性矩較小，不利于承受水平方向的力量，所以在有可能產生水平方向力量的慣性力位置，采用加強筋對其進行補強。(增大橫向剛度、降低篩子側板發出的噪聲)。

      大梁主要承受物料的沖擊作用力、篩板和大梁自身在工作中的慣性力。
      大梁采用箱型結構，厚度為l Omm，材料為Q235A。激振器大梁也采用箱型結構，板厚為12mm,材料為Q235A。內有加強筋，用以增加剛度并改善應力的分布。加強梁采用無縫鋼管。

      在振動篩的各種零部件當中，篩箱是最重要的部件之一。
      它的損壞形式，通常是側板斷裂，橫梁疲勞斷裂等。這些部件的疲勞斷裂的誘發原因大體如下:應力過大、應力集中、橫梁材料的缺陷、結構形式的不合理、斷面形狀及尺寸的不合理等。
      因此，篩箱的結構強度，直接決定振動篩的使用壽命。
