直線振動篩單顆粒物料虛擬樣機試驗設置

作者：宏源科技日期：2013-12-20

對直線振動篩的篩分效率有重要影響的是物料在篩分裝置中的運動情況,因此,針對篩分裝置中物料的透篩情況的研究也就成為直線振動篩研究的一個重要方面。其實際意義體現在,無論是對現有的篩分裝置的改進,還是研制新型高效篩分設備,都有賴于對透篩過程的深入研究。
以往的一些學者對于振動篩上物料顆粒透篩情況的研究主要是在實驗的基礎上進行的[24,41],這樣可以增加研究的真實性,但是對硬件設備和各種檢測儀器的要求比較高,需要有振動篩的實驗平臺、高速攝像機、高質量的傳感器等。同時,在通過實際的篩分設備進行研究時,篩分過程將會受許多不確定性因素的影響,實驗過程存在較大的隨機性,最終導致所得到的實驗結果真實性低,可使用的價值不高。本文針對實驗研究的上述弊端,采用虛擬樣機技術,對物料在某型全斷面道碴清篩機的直線振動篩中的透篩情況進行仿真�；谏弦徽轮兴⑵饋淼闹本€振動篩虛擬樣機模型,通過使虛擬樣機模型中的振幅J、振動頻率/、篩面傾角a和振動方向角J四個變量依次分別發生變化或者同時變化,得到單顆粒物料的透篩時間及物料透篩時的位置,進而分析所選定的四個工作參數對物料透篩的影響情況。
單顆粒物料虛擬樣機試驗設置

在直線振動篩虛擬樣機的仿真試驗中,為了得到每個參數單獨變化及多個參數同時變化時,單顆粒物料的透篩時間和下落的位置,需要進一步對虛擬樣機模型進行以下設置:
1.上一章中,考慮到要進行多顆粒物料透篩情況的研究,在建立虛擬樣機的模型時,顆粒一共有九顆。在進行單顆粒物料透篩情況研究時,其中的八顆不參與仿真,需要進行以下設置:單擊菜單[Edit]—[Deactivate],彈出Database Navigator對話框,在其中選擇ball2?ball9,使得表征物料顆粒的九個球中,只有balll是有效的。經過此操作之后,ADAMS軟件會自動的將與balll無關的接觸及其他參數設定為Deactivate,不會影響單顆粒物料透篩情況的研究;

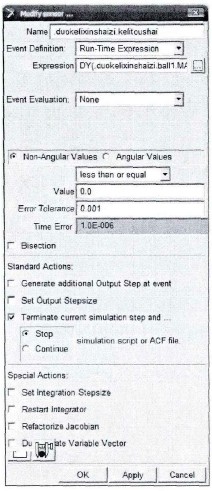

2.為了得到物料的透篩時間,需要在振動篩虛擬樣機模型中建立一個Sensor,其作用是當物料透過篩面時,使仿真過程停止并顯示出物料透篩的時間。振動篩篩面所在的位置為>^=0,所以,物料透篩的條件是切,即當物料顆粒質心位置的豎直方向分量小于等于0時認為物料透篩[”’12]。ADAMS軟件檢測到物料透篩后自動停止仿真過程,激發條件是:DY (.duokelixinshaizi.balll.MARKER_26,.duokelixinshaizi.PART2.MARKER__29,.duokelixinshaizi.PART2.MARKER_29) <0,動作的結果選擇為停止當前仿真。Sensor設置的對話框如圖4.1所示;

圖4.1 Sensor設置

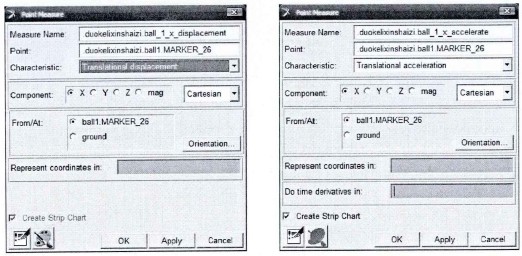

3.為了得到物料的下落位置,需要建立六個Measure,分別對物料仿真過程中三個方向的位移和加速度進行監測。對顆粒X方向位移進行監測的Measure命名為ball l_x_displacement ;對顆粒方向位移進行監測的Measure命名為ball l_y_displacement ;對顆粒z方向位移進行監測的Measure命名為ball 1 _2_displacement ;對顆粒x方向加速度進行監測的Measure命名為ball 1 _x_accelerate ;對顆粒方向加速度進行監測的Measure命名為ball 1 一y—accelerate ;對顆粒z方向加速度進行監測的Measure命名為ball 1 _z_accelerateo其中對顆粒x方向位移監測和加速度監測的Measure的設置如圖4.2所示。
